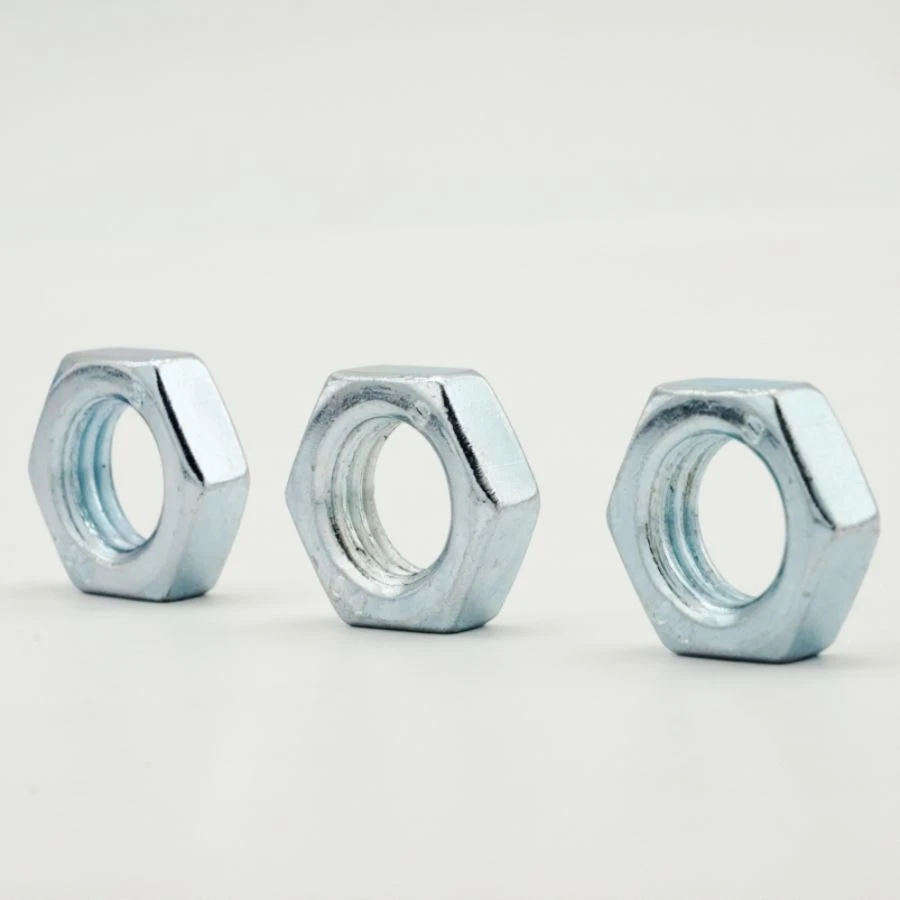

ASME B18.2.2 الجدول 4 صواميل المربى السداسية
يحدد ASME B18.2.2 الجدول 4 صواميل المربى السداسية، والتي تكون أرق من الصواميل السداسية القياسية ولكنها أكثر سمكًا من الصواميل المسطحة. لقد تم تصميمها خصيصًا للتشويش على صامولة أخرى لمنع الارتخاء تحت الاهتزاز، مما يجعلها ضرورية في أنظمة التثبيت الديناميكية.
إرسال التحقيق
مقدمة المنتج
يحدد ASME B18.2.2 الجدول 4 صواميل المربى السداسية، والتي تكون أرق من الصواميل السداسية القياسية ولكنها أكثر سمكًا من الصواميل المسطحة. لقد تم تصميمها خصيصًا للتشويش على صامولة أخرى لمنع الارتخاء تحت الاهتزاز، مما يجعلها ضرورية في أنظمة التثبيت الديناميكية.
المواصفات المشتركة
| مواد | الصلب الكربوني |
| فصل | 5, 6, 8, 10 |
| يتراوح | 1/4" - 1" |
| خيط | خشن، ناعم، ناعم جدًا، خاص-ناعم |
| سطح | عادي، مطلي بالزنك، -مجلفن بالغمس الساخن، GEOMET، ZINC-NICKLE، DACROMATE إلخ. |
الميزات الرئيسية
- سمك متوسط بين المكسرات القياسية والمسطحة
- مصمم خصيصًا لوظيفة قفل صامولة المربى
- يتوافق مع ASME B18.2.2 الجدول 4
- متوفر بدرجات قوة عالية-بما في ذلك 2H
- يُستخدم على نطاق واسع في التجميعات-المعرضة للاهتزاز
صناعة التطبيقات
- المعدات الثقيلة ومركبات الطرق الوعرة-.
- أنظمة السكك الحديدية والنقل
- تجميعات المضخة والضاغط
- التثبيت الصناعي مع الاهتزاز

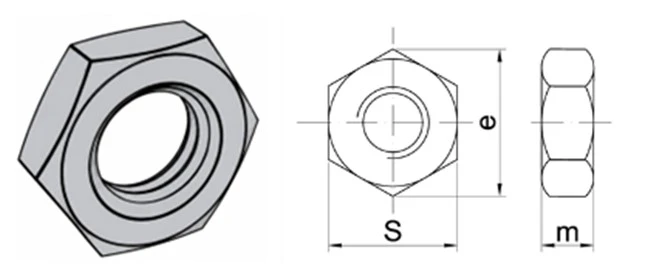

جدول البيانات
| مقاس | 1/4" | 5/16" | 3/8" | 7/16 | 1/2 | 9/16 | 5/8" | 3/4" | 7/8" | 1" | 1-1/8" | 1-1/4" | 1-3/8" | 1-1/2" | 1-5/8" | 1-3/4" | 1-7/8" | 2" | 2-1/4" | 2-1/2" | 2-3/4" | 3" | 3-1/4" | 3-1/2" | 3-3/4" | 4" |
| UNC | 20 | 18 | 16 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 7 | 6 | 6 | 6 | 5 | 6 | 4.5 | 4.5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| التركيز البؤري التلقائي (بوصة) | 0.428 | 0.489 | 0.551 | 0.675 | 0.736 | 0.861 | 0.922 | 1.088 | 1.269 | 1.450 | 1.631 | 1.812 | 1.994 | 2.175 | 2.350 | 2.538 | 2.722 | 2.900 | 3.263 | 3.625 | 3.988 | 4.350 | 4.713 | 5.075 | 5.438 | 5.800 |
| التركيز البؤري التلقائي بحد أقصى (بوصة) | 0.438 | 0.500 | 0.563 | 0.688 | 0.750 | 0.875 | 0.938 | 1.125 | 1.312 | 1.500 | 1.688 | 1.875 | 2.062 | 2.250 | 2.430 | 2.625 | 2.813 | 3.000 | 3.375 | 3.750 | 4.125 | 4.500 | 4.875 | 5.250 | 5.625 | 6.000 |
| دقيقة تيار متردد (بوصة) | 0.488 | 0.557 | 0.628 | 0.768 | 0.840 | 0.982 | 1.051 | 1.240 | 1.447 | 1.653 | 1.859 | 2.066 | 2.273 | 2.480 | 2.679 | 2.893 | 3.103 | 3.306 | 3.719 | 4.133 | 4.546 | 4.959 | 5.373 | 5.786 | 6.199 | 6.612 |
| التيار المتردد ماكس (بوصة) | 0.505 | 0.577 | 0.650 | 0.794 | 0.866 | 1.010 | 1.083 | 1.299 | 1.516 | 1.732 | 1.949 | 2.165 | 2.382 | 2.598 | 2.805 | 3.031 | 3.247 | 3.464 | 3.897 | 4.330 | 4.763 | 5.196 | 5.629 | 6.062 | 6.495 | 6.928 |
| تي مين (بوصة) | 0.150 | 0.180 | 0.210 | 0.240 | 0.302 | 0.301 | 0.363 | 0.398 | 0.458 | 0.519 | 0.579 | 0.687 | 0.747 | 0.808 | 0.868 | 0.929 | 0.989 | 1.050 | 1.155 | 1.401 | 1.522 | 1.643 | 1.748 | 1.870 | 1.990 | 2.112 |
| تي ماكس (بوصة) | 0.163 | 0.195 | 0.227 | 0.260 | 0.323 | 0.324 | 0.387 | 0.446 | 0.510 | 0.575 | 0.639 | 0.751 | 0.815 | 0.880 | 0.944 | 1.009 | 1.073 | 1.138 | 1.267 | 1.427 | 1.556 | 1.685 | 1.814 | 1.943 | 2.072 | 2.201 |
