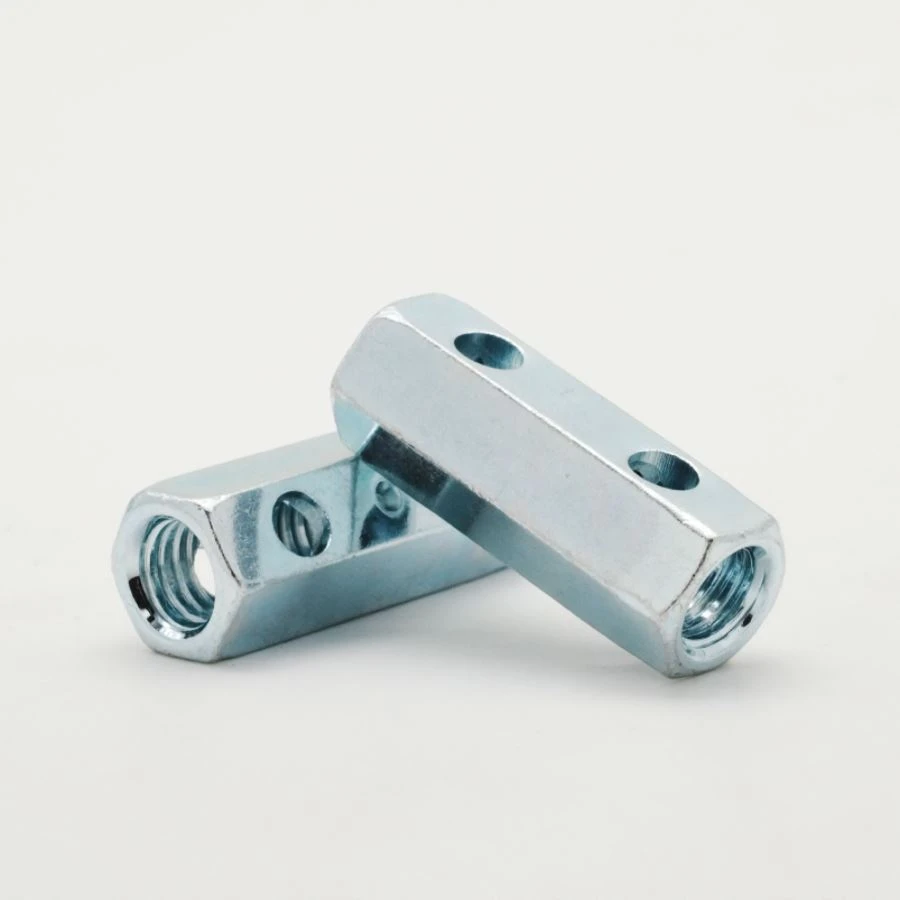

DIN 1479 صواميل التوصيل مع فتحة الفحص

يحدد DIN 1479 صواميل التوصيل السداسية ذات الفتحتين، المصممة لتمديد الوصلات الملولبة في التطبيقات الصناعية المختلفة. تتميز هذه الصواميل بخيط اليد اليمنى- من أحد الأطراف وخيط اليد اليسرى-من الطرف الآخر، مما يتيح الربط الآمن للقضبان الملولبة. تم تصميم الفتحتين الموجودتين على الجانبين للاستخدام مع مفاتيح ربط أو أدوات خاصة للشد والفك.

إرسال التحقيق

مقدمة المنتج

المواصفات المشتركة

مواد	الصلب الكربوني
فصل	5, 6, 8, 10, 12
يتراوح	M6 - M36
خيط	خشن، ناعم، ناعم جدًا، خاص-ناعم
سطح	عادي، مطلي بالزنك، -مجلفن بالغمس الساخن، GEOMET، ZINC-NICKLE، DACROMATE إلخ.

الميزات الرئيسية

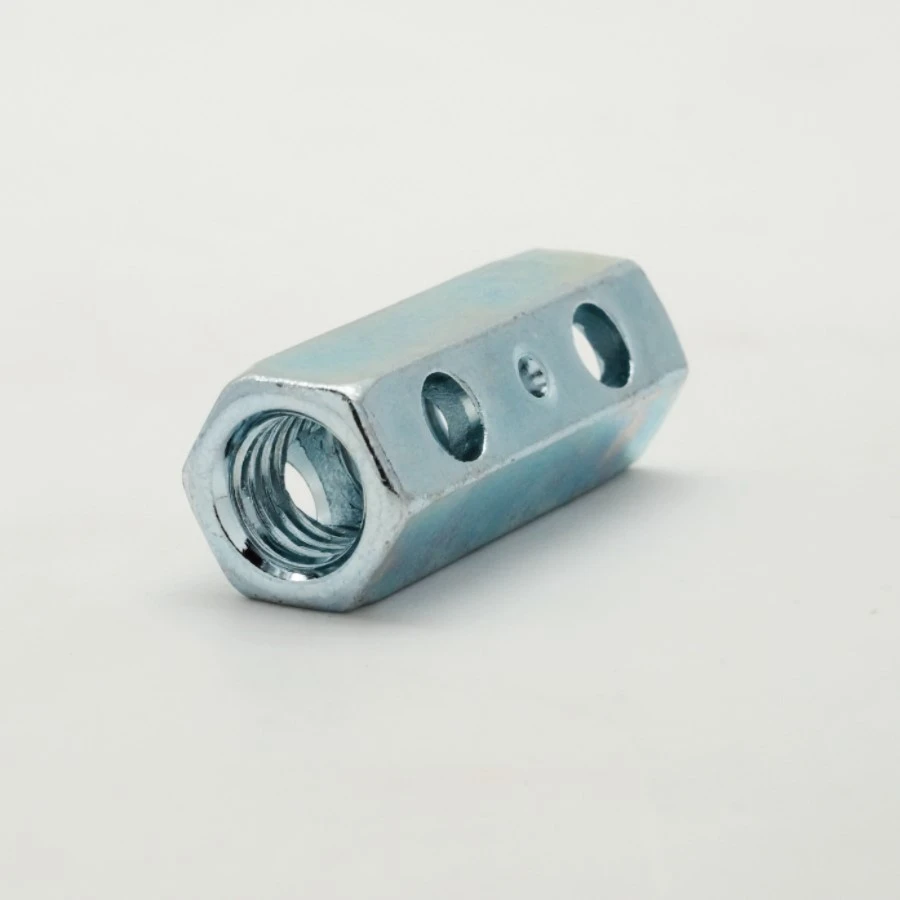

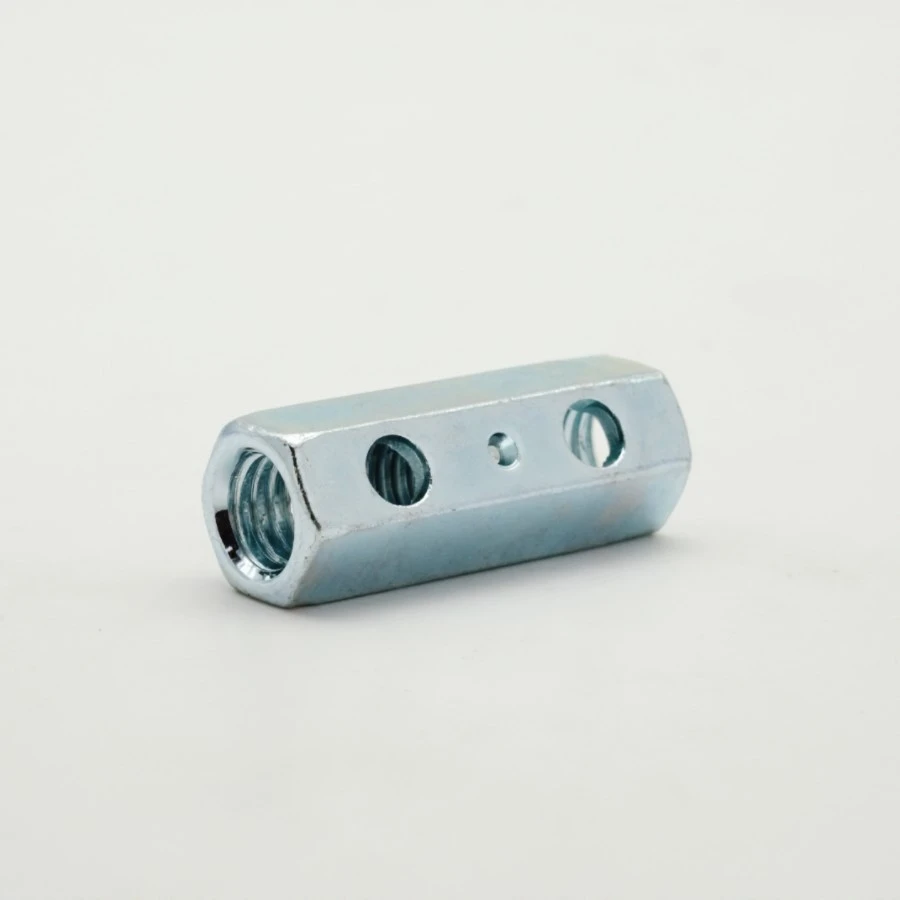

فتحتان جانبيتان لشد مفتاح الربط
مزيج من خيط اليد-اليد اليمنى واليسرى-اليد
خيط داخلي كامل بطول كامل
مصممة لتطبيقات تمديد قضيب الخيوط
يتوافق مع مواصفات DIN 1479

صناعة التطبيقات

تركيب مجاري نظام التهوية
تركيب معدات التعليق
الهندسة الميكانيكية والآلات الآلية
بناء السفن والمعدات الصناعية
الربط الصناعي العام

جدول البيانات

مقاس	M6	M8	M10	M12	M16	M20	M24	M30
كوس	1	1.25	1.5	1.75	2	2.5	3	3.5
بخير	0.75	1	1.25	1.5	1.5	2	2	3
غرامة اضافية	-	0.75	1	1.25	1	1.5	1.5	2
ق دقيقة (مم)	9.78	12.73	15.73	17.73	23.67	29.16	35.00	45.00
ق ماكس (مم)	10.00	13.00	17.00	19.00	24.00	30.00	36.00	46.00
ه دقيقة (مم)	11.05	14.38	18.90	21.10	26.75	33.53	39.98	51.28
م دقيقة (مم)	29.50	34.20	44.20	54.20	74.20	94.20	114.20	123.80
م ماكس (مم)	30.50	35.50	45.80	55.80	75.80	95.80	115.80	126.20
